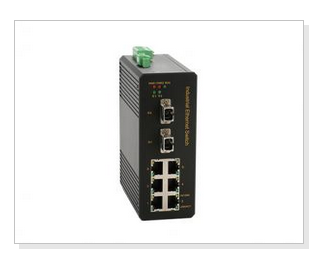

MIGE2208BP 8口千兆光路旁通非網管型導軌式工業以太網交換機
產品簡介
武漢邁威通信有限公司生產的MIEN2208BP 產品是高性能非網管型工業以太網交換機，產品提供工業卡軌式安裝方式，能夠適應各種惡劣的工作環境，通信性能穩定。產品提供2 光6 電機型，其中光口為100Base-FX 單纖雙向接口，支持BY-PASS 掉電直通功能，保障了光纖鏈路的完整性，進一步提升整體網絡結構的可靠性；電口為10Base-T/100Base-TX 以太網RJ45 端口，每個RJ45 端口都具有自適應功能，能自動的配置到10Base-T 或100Base-TX 狀態以及全雙工或半雙工的運行模式，并能自動進行MDI/MDI-X 連接。
產品特點
■ BY-PASS網絡智能切換
支持BY-PASS光路旁通功能，在出現掉電等造成設備功能失效的時候能自動將設備的光纖接口進行短接切換，保障了光纖鏈路的完整性，進一步提升整體網絡結構的可靠性。
■ 工業級應用設計
冗余雙電源輸入設計，帶繼電器掉電報警輸出端子，設備標準卡規式安裝，能適應惡劣工作環境，工作溫度：-40℃~85℃，相對濕度：5%~95%（無凝露）。
性能參數
技術參數
|
以太網標準
|
IEEE802.3(以太網)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)、IEEE802.3z（1000Base-LX）、IEEE802.3ab (1000Base-T)
|
| 交換屬性 |
MAC地址
|
8K
|
背板帶寬
|
5.2Gbps
|
包轉發率
|
4.2Mbps
|
交換延遲
|
<5μs
|
| 接口 |
| 千兆接口 |
數量：2個
|
| 接口形式： 2個SFP型光口（LC接口，單/多?？蛇x） |
| 接口速率：1000Base-LX（光口) |
百兆接口
|
數量：8個 |
接口形式：RJ45百兆電口
|
接口速率：100Base-FX（光口）、10/100M自適應電口
|
調試口
|
RS232，RJ45接口
|
電源端子
|
5.08mm間距插入式端子
|
繼電器告警端子
|
5.08mm間距插入式端子，1A@24VDC
|
| 傳輸距離 |
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
光纖
|
20km/40 km/60 km/80 km
|
| LED指示燈 |
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
系統運行指示燈：RUN
|
電源狀態指示燈：PWR1；PWR2
|
| 電源指標 |
輸入電壓
|
DC12~48V（支持雙電源冗余輸入）
|
| 整機功耗 |
＜6W@滿載
|
過載保護
|
支持
|
| 反接保護 |
支持
|
冗余保護
|
支持
|
| 工作環境 |
| 工作溫度 |
-40℃~85℃
|
存儲溫度
|
-40℃~85℃
|
| 相對濕度 |
5%~95%（無凝露）
|
| 機械結構 |
外殼
|
IP40防護等級，鋁合金外殼
|
安裝
|
標準35mm DIN卡軌式
|
尺寸
|
54.0mm*136.0mm*110.0mm (W×H×D)
|
| 行業標準 |
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
震動
|
IEC60068-2-6
|
| 質保 |
保修期
|
5年
|
認證
|
CE、FCC、RoHS
|
外形尺寸
訂單信息
|
MIGE2208BP-2GF
|
2個千兆光口+6個百兆電口，支持單電源DC12~48V
|
| 訂單型號說明 |
GF（表示千兆光口類型，后接接口類型及傳輸距離）
傳輸距離支持0~80km可選
|
|
| 例如：MIGE2208BP-2GTS-SC20: 2個千兆単纖雙向SC光口，傳輸距離20km，6個百兆電口，單電源DC12~48V |
