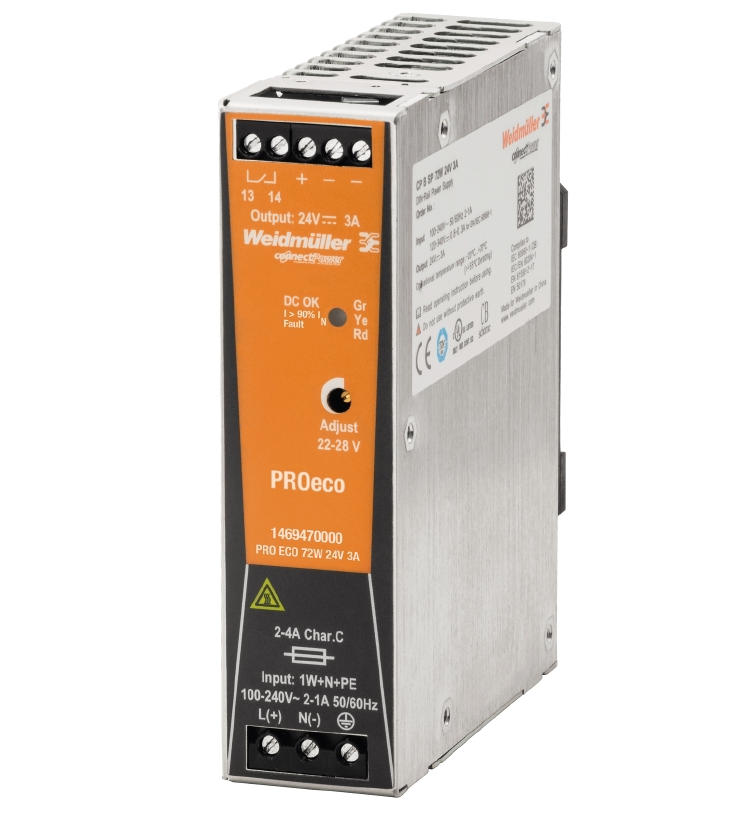

魏德米勒 開關電源 1469470000 PRO ECO 72W 24V 3A |
Date:2017/8/17 13:56:52 |
產品型號：PRO ECO 72W 24V 3A
產品訂貨號：1469470000
產品參數：寬度 34 mm
寬度 (英寸) 1.339 inch
高度 125 mm
高度 (英寸) 4.921 inch
深 100 mm
深度 (英寸) 3.937 inch
凈重 576 g
工作溫度 -25 °C...70 °C
存儲溫度 -40 °C...85 °C
AC 輸入電壓范圍 85…264 V AC (降額 @ 100 V AC)
交流電流損耗 0,55 A @ 230 V AC / 1,04 A @ 110 V AC
建議后備熔絲 2 A / DI, 安全熔斷器
6 A, Char. B, 斷路器
2...4 A, Char. C, 斷路器
接線方式 [輸入] 螺釘聯接
浪涌電流 最大值40 A
直流電流損耗 0,22 A @ 370 V DC / 0,68 A @ 120 V DC
輸入熔斷器（內置） 是
輸入電壓范圍 直流 80…370 V DC ( 降額 @ 120 V DC)
輸入頻率 47...63 Hz
頻率范圍 交流 47...63 Hz
額定輸入電壓 100...240 V AC (寬范圍輸入)
上升時間 ≤ 100 ms
反向電壓保護 是
可拼接 是，最大值5
容性負載 無限制
持續輸出電流 @ U額定 3 A @ 55 °C, 2,25 A @ 70 °C
接線方式 [輸出] 螺釘聯接
殘余波紋, 切換峰值電流 < 50 mVSS @ 24 V DC, I額定
輸出功率 72 W
輸出電壓 22...28 V (可使用電位計調節)
輸出電壓 24 V
過載保護 是
額定輸出電壓 24 V DC ± 1 %
額定輸出電流 3 A @ 55 °C
MTBF > 500,000 h 符合 IEC 1709 (SN29500)
信號裝置 綠色 LED (U輸出 > 21.6 V DC), 黃色 LED (I輸出 > 90% I額定 典型值 ), 紅色 LED (過載, 過熱, 短路, U輸出 < 20.4 V DC)
允許的最大空氣濕度（操作） 5 %…95 % RH
功率因數（約） > 0.5 @ 230 V AC / > 0.53 @ 115 V AC
功率損耗, 空載 4 W
功率損耗, 額定負載 9.5 W
外殼規格 金屬，耐腐蝕
安裝位置、安裝提示 TS35安裝導軌的水平方向 頂部 50 mm 間隙 & 底部用于空氣循環 可以并排安裝，不留間隙。
工作溫度 -25 °C...70 °C
效率 87 %
斷電保持時間 @ I額定 > 100 ms @ 230 V AC / > 20 ms @ 115 V AC
最大接地泄漏電流 3.5 mA
短路保護 是
負載反向電壓保護 30…35 V DC
過熱保護 是
防護等級 IP20
抗振動穩定性 IEC 60068-2-6 1 g 符合 EN50178
符合 EN55022 標準的發射干擾 等級 B
諧波電流限制 符合EN 61000-3-2
抗干擾檢查方式 EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (脈沖), EN 61000-4-5 (電涌), EN 61000-4-6 (傳導), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
抗沖擊穩定性 IEC 60068-2-27 所有方向均 15 g
污染等級 2
絕緣電壓 輸入對地 2 kV
絕緣電壓 輸出對地 0.5 kV
輸入/輸出絕緣電壓 3 kV
防護等級 I，帶 PE 連接、
低壓保護 SELV符合EN60950, PELV 符合EN60204
用于開關電源設備的安全變壓器 IEC61558-2-16
用于電子設備 符合 EN50178 / VDE0160
電氣機械設備 根據EN60204
防止電擊的安全隔離/保護 VDE0100-410 /符合DIN57100-410
防觸電保護 符合VDE0106-101
擰緊扭力， 最大【輸出】 0.6 Nm
擰緊扭力， 最小【輸出】 0.5 Nm
接線方式 [輸出] 螺釘聯接
最大壓接面積，AWG/kcmil [輸出] 12
最大壓接面積，硬導線 [輸出] 6 mm2
最大壓接面積，軟導線 [輸出] 2.5 mm2
最小壓接面積 AWG/kcmil [輸出] 26
最小壓接面積 硬導線 [輸入] 0.5 mm2
最小壓接面積 軟導線 [輸出] 0.5 mm2
端子接線回路數量 [輸出] 5 (+,--,13,14)
接線方式 [輸入] 螺釘聯接
最大壓接面積，AWG/kcmil [輸入] 12
最大壓接面積，硬導線 [輸入] 6 mm2
最大壓接面積，軟導線 [輸入] 2.5 mm2
最大擰緊扭矩[輸入] 0.6 Nm
最小壓接面積 AWG/kcmil [輸入] 26
最小壓接面積 硬導線 [輸入] 0.5 mm2
最小壓接面積 軟導線 [輸入] 0.5 mm2
最小擰緊扭矩 [輸入] 0.5 Nm
端子接線回路數量 [輸入] 3 用于 L/N/PE
浮動觸點 是
繼電器接通/斷開 輸出電壓 >21.6 V DC/ <20.4 V DC, 過載
觸點負載（常開觸點） max. 30 V DC / 1 A |
|
