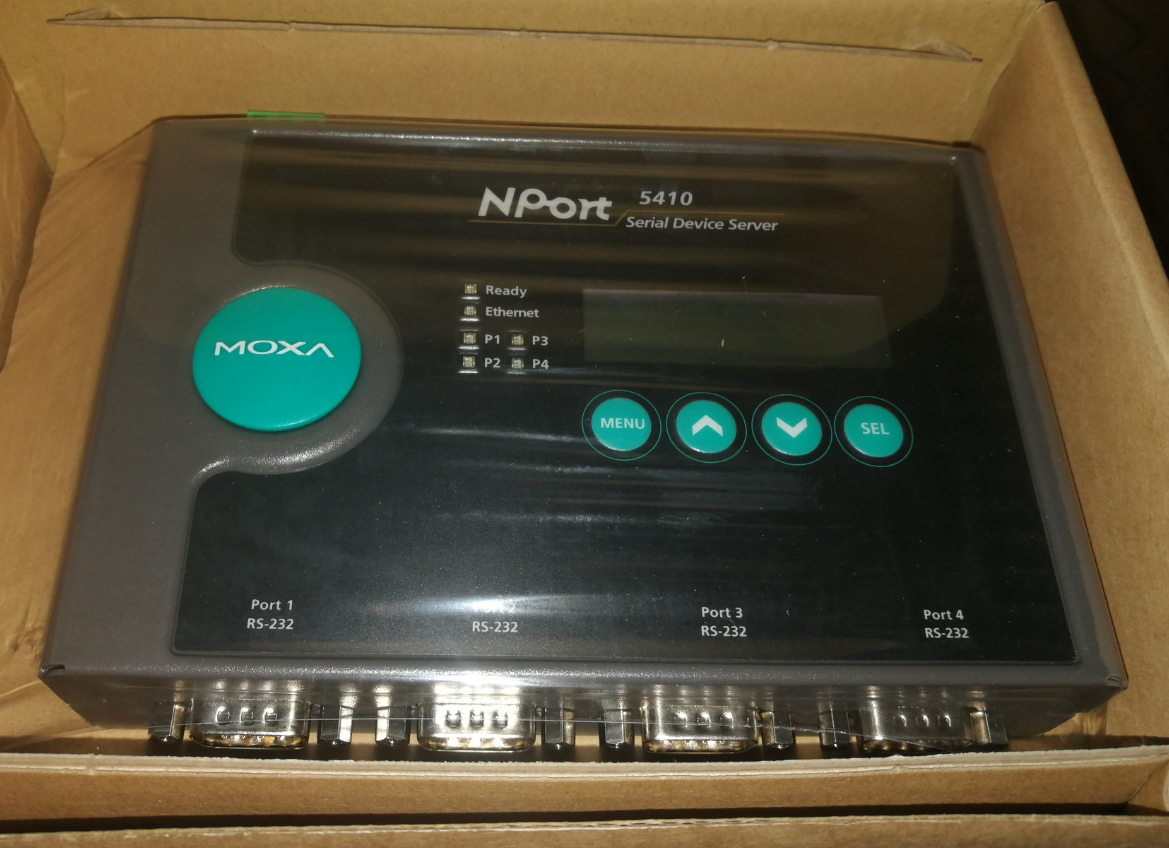

NPort 5410/NPort 5430/NPort 5450 4口RS-232/422/485串口服務器 |
Date:2020/1/3 15:16:30 |
 特點和優點
為設置IP地址提供了簡單易用的LCM (液晶模塊)界面
自適應10/100 Mbps的以太網接口
4個RS-232/422/485接口
所有串口信號15 KV ESD保護
TCP Server，TCP Client，UDP和Driver操作模式
支持WEB，telnet和console口進行設置
支持SNMP MIB-II網絡管理
概述
最多可讓4個RS-232/422/485串口設備即刻聯網
NPort 5400系列為串口設備連接到以太網提供了便捷的傳輸方式，只需簡單的配置就可將您現存的串口設備連接上網絡。既保障您現有硬件投資，同時確保將來網絡的 擴展性能。此外，NPort系列可以在串口和以太網接口中進行雙向傳輸數據。您可以通過網絡同時集中管理您的串口設備和分散的主機管理。
每個串口具備獨立的操作模式
不同的串口可以被配置成不同的模式，這確保了操作的多樣性。NPort 5400系列產品可以通過TCP/IP網絡來連接不同的設備獲取遠程數據，事件處理，或者數據廣播等。例如你可以配置NPort 5400的端口1為driver模式，端口2為TCPServer模式，端口3和4為TCP Client模式下。
友好的LCD操作界面，便于安裝
內建的LCM人機界面顯示了所有的配置參數，并且配備了4個按鈕來進行配置，或用來選擇操作模式，這些都讓您更加簡單的來設置服務器參數，包括IP地址，網絡掩碼和網關地址。
冗余電源輸入
NPort 5400支持冗余電源輸入，提供終端端子電源輸入和外接電源輸入。這兩種方法不僅使得電源具備冗余性，更為不同應用提供多樣靈活的解決方案
產品參數
?以太網接口
|
以太網口
|
1
|
速率
|
10/100 Mbps
|
連接器
|
8-pin RJ45
|
隔離保護
|
1.5 kV 電磁保護
|
?串口
|
串口數量
|
4
|
串口標準
|
NPort 5410: RS-232
NPort 5430/5430I: RS-422/485 (software selectable)
NPort 5450/5450I/5450-T/5450I-T: RS-232/422/485 (software selectable)
|
連接頭
|
NPort 5410/5450/5450I/5450-T/5450I-T: DB9 male
NPort 5430/5430I: Terminal block
|
信號保護
|
NPort 5430I/5450I/5450I-T提供2 KV光電隔離
|
RS-485串口流向
|
ADDC
|
RS-485上下拉電阻
|
1 KΩ，150 KΩ
|
RS-485終端拉電阻
|
120 Ω
|
?串口通訊參數
|
數據位
|
5，6，7，8
|
停止位
|
1，1.5，2
|
校驗位
|
None，Even，Odd，Space，Mark
|
流控
|
RTS/CTS (RS-232 only), DTR/DSR (NPort 5210 only), XON/XOFF
|
波特率
|
50 bps to 921.6 kbps
|
?串口信號
|
RS-232
|
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
|
RS-422
|
Tx+, Tx-, Rx+, Rx-, GND
|
RS-485(4線)
|
Tx+, Tx-, Rx+, Rx-, GND
|
RS-485(2線)
|
Data+，Data-，GND
|
?軟件
|
網絡協議
|
ICMP，IP，TCP，UDP，DHCP，BOOTP，Telnet，DNS，SNMP V1/V2c，HTTP，SMTP，IGMP V1/2
|
配置選項
|
Web Console, Serial Console (NPort 5110/5150 only), Telnet Console, Windows Utility
|
Windows Real COM驅動
|
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
|
固定TTY驅動
|
SCO Unix，SCO OpenServer，UnixWare7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD，AIX 5.x，HP-UX 11i，Mac 10.3
|
Linux實時TTY驅動
|
Linux kernel 2.4.x，2.6.x
|
?機械特性
|
外殼
|
金屬
|
重量
|
740 g (1.63 lb)
|
尺寸
|
無掛耳: 158 x 103 x 33 mm (6.22 x 4.06 x 1.30 in)
有掛耳: 181 x 103 x 33 mm (7.14 x 4.06 x 1.30 in)
|
?工作環境
|
工作溫度
|
標準型號: 0 ~ 60 °C (32 ~ 140 °F)
|
寬溫型號
|
-40 ~ 75 °C (-40 ~ 167 °F)
|
存儲溫度
|
-40 ~ 75 ?C (-40 ~ 167 ?F)
|
相對濕度
|
5 to 95% (無凝露)
|
?電源需求
|
|
輸入電壓
|
12 ~ 48 VDC
|
功耗
|
NPort 5410: 350 mA @ 12 VDC
NPort 5430: 320 mA @ 12 VDC
NPort 5430I: 530 mA @ 12 VDC
NPort 5450/5450-T: 350 mA @ 12 VDC
NPort 5450I/5450I-T: 554 mA @ 12 VDC
|
?標準和認證
|
Safety
|
UL 60950-1
|
EMC
|
EN 55032/24
|
EMI
|
CISPR 32, FCC Part 15B Class A
|
EMS
|
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
|
醫學應用認證
|
EN 60601-1-2 Class B, EN55011 (NPort 5210)
|
?可靠性
|
|
自動重新啟動觸發器
|
內建WDT
|
提醒功能
|
內置蜂鳴器和RTC(實時時鐘)
|
?MTBF（平均無故障時間）
|
時間
|
NPort 5410: 310,331 hrs
NPort 5430/5430I: 265,650 hrs
NPort 5450/5450I: 206,903 hrs
|
標準
|
Telcordia (Bellcore) Standard TR/SR
|
? 保修
|
保修期
|
5 年
|
可選型號
型號
|
描述
|
NPort 5410
|
4-Port RS-232 串口設備聯網服務器，工作溫度0 ~ 60 °C
|
NPort 5430
|
4-Port RS-422/485 串口設備聯網服務器，工作溫度0 ~ 60 °C
|
NPort 5430I
|
4-Port RS-422/485 串口設備聯網服務器, 2 KV 隔離保護，工作溫度-40 ~ 75 °C
|
NPort 5450
|
4-Port RS-232/422/485 串口設備聯網服務器, 工作溫度0 ~ 60 °C
|
NPort 5450I
|
4-Port RS-232/422/485 串口設備聯網服務器, 2 KV 隔離保護, 工作溫度0 ~ 60 °C
|
寬溫型號
型號
|
描述
|
NPort 5450-T
|
4-Port RS-232/422/485 串口設備聯網服務器,工作溫度-40 ~ 75 °C (without LCM)
|
NPort 5450I-T
|
4-Port RS-232/422/485 串口設備聯網服務器, 2 KV 隔離保護，工作溫度-40 ~ 75 °C (without LCM)
|
安裝配件
型號
|
描述
|
DK-35A
|
導軌DIN-Rail 安裝套件(35 mm)
|
|
|
| |
|
|
|
